Find hieronder een opsomming van de GXL88 functies.    Frans     Engels

De GXL88 controller doe alles wat alle vorig controller type deed/doen maar kan ook veel meer (nieuwe) andere functies uitvoeren. U hoef  waarschijnlijk slechts een paar hoofdstukken van de basisfuncties hieronder van de handleiding te lezen om uw applicatie te laten werken.

Plug uw SIM-kaart in de SIM-kaarthouder, sluit de antenne aan en sluit de bijgeleverde voedingsadapter op de hoofdstroom. U bent dan klaar om te controleren en vertrouwd te raken met de functionaliteit alvorens het apparaat definitief te installeren. Indien aanwezig, verwijder vóór het inbrengen de SIM-kaart pincode met uw eigen mobiele telefoon. Een prepaid kaart is ook goed geschikt.



            Basic Functies. (gesorteerd op meest gebruikt)

A Alarmingangen, alarmvertragingen, Forceer Alarm.
Nd Toon geprogrammeerd nummers van de nummerlijst.
Relais uitgangen R1, R2, R3, R4 en uitgangen 5-8.
E wijzigen/bewerken In- en uitgangennamen.
M Monitor, voor audio.
H H:M instelling voor tijd-gerelateerde functies.
S Commando S, S+, SS geeft een Status SMS terug.


          Geavanceerde Functies lijst.

J Junction Volt, Temp, tijd,,, naar uitgangen.
I Internet config, IP address etc...
P wachtwoord (standaard 0000).
F Fabrieksinstellingen herstellen.
T Temperatuur alarm en thermostaat controle.
V Spanning alarm en controle.
AC Reseau (Grid/Netstroom) control. ect...

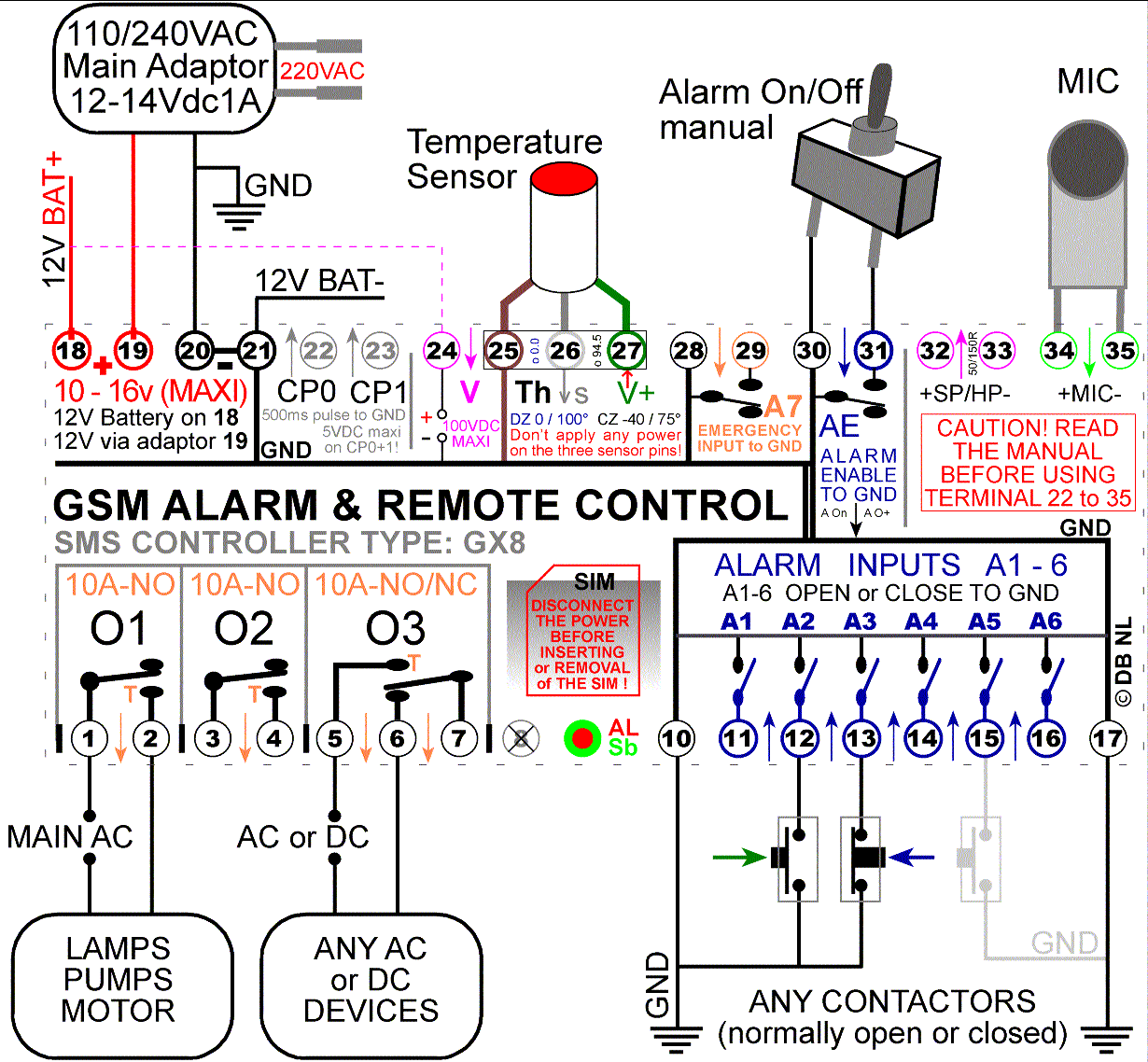

     Voorbeeld aansluitschema



GXL88 heeft verschillende functies, van eenvoudig tot gespecialiseerd, maar over het algemeen zijn er slechts enkele nodig voor de meest voorkomende installaties. Niet gebruikte functies blijven ongeprogrammeerd.
Zie hieronder voor een samenvatting van de meest gebruikte in- en uitgangen van het toestel. Deze worden in detail beschreven in de Nederlands handleiding.

8 Protected Inputs. Low / High level. Connect to GND or left floating. *
3 Inputs Voltage detector 0 to 15V or 240VAC via adapters.
5 Voltmeters. 1 internal. 3 from 0 to 16V and 1 up to  ±80Vdc.
2 Thermometers. 1 internal and 1 external. (up to 4 external thermometers).**
4 Relais OUPUTS of 10A each. One R4 is inverter. ( ±3000W maxi!). *
4 Digitals Outputs low/High levels (to be selected on the inputs 5 to 8).*
3 Polyvalent, multi purpose analog sensors inputs (up to 4 sensors).**
3 inputs for 0-5V and (0-10V-50%) or two 4-20mA probes and/or any other probe.
*  Inputs and Outputs can be renamed to wanted names (for more meaning on alert).
**The three multipurpose inputs can be configured for different kinds of sensors.
   Pressure, temperature, very Low/High voltage and current measure etc...

1 Sensitive microphone on board. Can be activated on alarm or alert.
1 Radio GSM + GPRS global 4 bands and antenna with 10 feet cable.
1 SIM holder S1(standard) and SIM S2 optional*. Call function added!
1* Internet server with auto detect. UTP receptor with controls LEDs.
1* Lithium battery holder + Batt backup for internal clock only.
1* 32 to 75VDC to 15VDC converter for sensors power supply.
  * Can be left out if not used/wanted to reduce cost and power...


Zie a.u.b de uitgebreide GXL88 handleiding waarvan het meeste reeds naar het Nederlands is vertaald.
