PLAQUE 5 CANAUX à encaster (12x12cm).   GB   NL

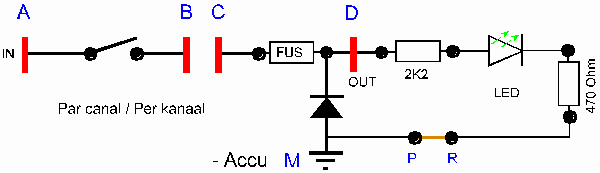

  Ce tableau de 12x12cm à cinq canaux identiques dont le schéma électrique est ci-dessous visible. Les points marqués par A, B, C, D et M sont les points à connecter pour chaque canal.

Par canal on a: (voirplus bas)

- Un interrupteur qui peut commuter jusqu’à 16 ampères (A et B). Cet interrupteur, standard 11x30, est de type marche arrêt mais peut facilement être remplacé par un autre ayant une autre fonction (poussoir ou autre).

- Un porte fusible (C et D), ou un fusible de type 5 x 20 mm doit y être monté. Un fusible de 16A est bon pour un courant consommé de plus de 10A. Dans tout les cas et pour chaque canal, il faut choisir un fusible d’une valeur d’environ 20% plus grande que celle de l’intensité maximum attendue. Pour 4A prendre un fusible de 6, pour 8 un 10 et pour 1/2A un de 650mA. Fusibles 20mm x 5mm de diametre (A = Ampère , mA = miliampère , 1000mA = 1 Ampère)

- Une diode de protection pour charge inductive, bobine de relais et petit moteur.

- Un témoin de contrôle lumineux. Une diode électroluminescente verte ou rouge. (<10mA en 24V et ±5mA en 12V)

Pour utiliser un des cinq canaux il faut donc câbler l’interrupteur avec l’entrée du 12 ou du 24 volt en (A), puis (B) au fusible (C) (ou direct à l’utilisation si on ne veut pas utiliser le fusible et la Del de contrôle), puis préferablement, la charge après le fusible au point (D).

Pour l’utilisation de courant supérieur il est nécessaire d’interposer un relais de puissance.

Le Del (Diode Electro- Luminescente) de contrôle s’allume si le + est présent à la sortie D du fusible, en 12 ou 24 volt. Le négatif des cinq indicateurs sont ensembles raccordés au négatif, (M) par le pontage P/R. Si l’on désire moins d’intensité lumineuse ont peut interposer une résistance ou un potentiomètre (10k Ohm 3W) entre les points P et R et couper le pontage. On a alors un gradateur (dimmer) pour les Dels. La cosse - (M) se trouve entre le fus 3 et 4, du haut, et est la seule cosse horizontal.

Exemple pour une lampe (ou une bobine de relais);

Connecter un des deux fils de la lampe au négatif des accus, l’autre coté au point D, Connectez B à C avec un fil et A au + accu, mettez un fusible et connectez M pour avoir une indication.

On pourra si voulu imprimer des étiquettes suplémentaire suivant le modèle se trouvant ici mème  (imprimez si possible au laser sur plastic et coupez selon les lignes de cote. Cliquez ici svp pour revoir tous les tableaux




Other simple panel delivered with 3 switches (60x80mm) without fuses. At your choice with, 12 to 240 volt up to 16A maximum standard switches. All 11x30mm swiches can fit the panels.

Une autre plaque plus simple à 3 boutons de 60x80mm sans fusible. Au choix avec boutons de 12 to 240V à 16A maxi. Tous les boutons standard 11x30mm peuvent étre montés par simple pression.

Andere paneel van 60x80mm met 3 schakelaars naar keuze geleverd met 12 tot 220V 16A maxi. Ale 11x30mm standard schakelaars kunnen worden gemonteerd.



Schakelpaneel 12x12 cm 5sw inbouw


  Dit 12x12cm schakelpaneel heeft vijf gelijke kanalen waarvan het elektrisch schema hierboven te zien is. De punten genoteerd met A, B, C, D en M zijn de aan te sluiten punten.

Per kanaal vindt men;

- één schakelaar die tot 16 Ampère kan schakelen (A en B). Deze schakelaar is van het standaard type 11x30 (aan-uit), maar kan eventueel vervangen worden door een andere met andere functies, zoals een drukschakelaar.

- één zekeringhouder waarin een glazen zekering van 5 x 20 mm past (C en D). Vb: Indien er 10 Ampère wordt gebruikt is een zekering van 15 Ampère geschikt.

- één beschermingsdiode naar negatief om eventuele contra-inductiepiekspanning te elimineren. Deze worden veroorzaakt door het uitschakelen van spoelen of motoren.

- één groene of rode controle LED lichtindicator (<10mA 24V et ±5 op 12V)

Om een van de vijf kanalen te kunnen gebruiken, moet de schakelaar worden aangesloten met standaard platte stekkers met aan (A) de ingangspanning (12 of 24v) en aan de andere kant (B) direct de verbruiker of de zekering (C). Beter, en zoals het hoort, kan de verbruiker na de zekering (D) worden aangesloten. De verbinding tussen de schakelaar (B) en de zekering (C) moet dan aangelegd worden.

Om stroom groter dan 16 Ampère te kunnen schakelen moet een vermogensrelais gebruikt worden.

De LED brandt wanneer positief op de uitgang D komt te staan. Dus na de zekering, zowel op 12 als 24 volt. De negatieve kant van de controle lichtindicatoren zijn gemeenschappelijk verbonden met Punt R dat met een print-brug via punt P naar negatief verbonden is. Dit gemeenschappelijk punt (M) moet verbonden worden op de -kant van de accu (negatief).

Voor minder licht, kunnen de indicatoren gedimd worden door een vaste weerstand of een potentiometer (10k Ohm 3W) tussen punt R en P te monteren. De print-brug-verbinding dient dan te worden doorgekrast.

Het negatieve aansluitpunt (M) bevindt zich tussen de tweede en de derde zekering (van boven) en is het enige horizontaal geplaatste aansluitpunt.

Om bv. een lamp aan te sluiten zal de + accu op punt (A) van de schakelaar gezet worden, (B) aan (C) verbonden worden, één kant van de lamp op (D) en de andere kant van de lamp op - accu. Zelfde voor een relais, spoel of motor.

Zekeringen; 20mm x 5mm diameter ( mA = miliampère , 1000mA = 1 Ampère)

Indien gewenst, kunnen meer etiketten gedrukt worden volgens het model hier te vinden. (bij voorkeur te printen met laser printer op plastik en volgens de hulplijnen uitsnijden)
