INDICATEUR du SENS de ROTATION
Nouveau
modèle de 2019 (Petits film)
Jadis pour
moteur de propulsion sans
embrayage qui pouvaient démarrer des deux cotés, cet
instrument indique
immédiatement
la direction vers laquelle l'axe de l'hélice tourne. Il
est quelque fois requis sur les bateaux électrique et remplacera
avantageusement le témoin de l'engrenage avant/arrière
lui aussi parfois requis par les contrôleurs au Benelux.
On pourra l'employer là ou on veux savoir le sense de rotation
d'un élement mobile droite ou gauche mais aussi le sense de
marche quand monté différament comme là.

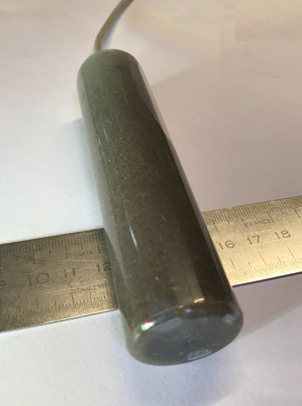

La sonde coulé
dans la résine époxy résistante
aux chocs courants est tout à fait étanche
à l'encontre du tableau indicateur qui lui ne l'est
pas. Il s'agit ici d'un senseur magnétique qui detectera le
pôle sud d'un aimant passant devant son enbout.

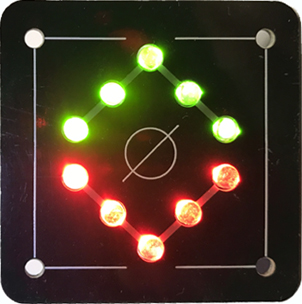

Installez le petit indicateur dans le tableau de bord afin quil
soit bien visible lors du démarrage. Vous pouvez couper le fil
qui relie le capteur au panneau et l'étendre à la
longueur souhaitée. Vous pouvez utiliser un câble mince
à quatre brins pour cela. Veillez à ne pas appliquer de
tension électrique directement sur ces brins et à
respecter la couleur des connexions des quatre fils des deux
côtés.
Montez ou colez l'aimant sur la pièce tournante et installez le
tube capteur dans un étrier de sorte que l'aimant passe devant
la tête de la sonde à moins de 10 mm. Assurez-vous que le
tube peut tourner dans son collier pour un ajustement ultérieur.
Branchez enfin (et pas plustôt)
l'alimentation de
l'instrument.
Dans l'ordre, le fil noir au négatif (-) et le rouge au positif
(+). Il s'agit du fil à deux conducteurs, noir et rouge qui sort
de l'arrière de
la petite plaquette.
Cet instrument s'alimente directement des batteries de bord, et la
tension
peut être de 12 ou 24 vollt à choisir à la
commande.
Un fusible automatique est
incorporé
dans l'instrument et la consomation est de 0.025A (=25mA)
seulement.
Le passage du pôle sud (si l'aimant est du bon
côté) est visible
sur les leds également coulées dans le tube de
détection indiquant par
un clignotement l'aimant qui passe devant.
Voyez svp les deux petites vidéos ici
et aussi celle-ci pour
avoir une idée de la façon dont cela peut fonctionner (mettez votre
téléphone en WiFi si les films ne démarre pas).
Pour ajuster: Les directions indiquées,
bâbord et tribord ou avant et arrière peuvent simplement
être inversées en faisant pivoter le tube du capteur de
180 ° dans son collier et jusqu’à ce que le trais à
l’arrière ait la même direction que la course
de l'aimant.
(Retour à la liste des plaques de tableau
de bord)
